您的位置： 主頁   產品中心   饋通式濾波器  交流、直流饋通電容器

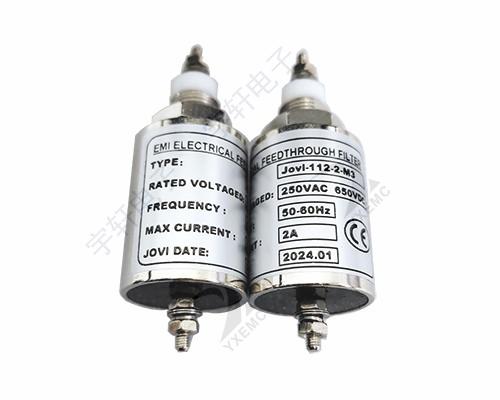

交流、直流饋通電容器
交流、直流饋通電容器
交流、直流饋通電容器
交流、直流饋通電容器

交流、直流饋通電容器

● 貫穿艙壁安裝
● 極低內部串聯電感、自愈電介質
● 從KHz到GHz頻率范圍內提供高插入損耗

產品詳情

特 點 Features

● 貫穿艙壁安裝Through bulkhead installation

● 極低內部串聯電感、自愈電介質Very low internal series inductance, self healing dielectric

● 從KHz到GHz頻率范圍內提供高插入損耗Extremely low internal series inductors

self-healing dielectrics provide high insertion loss in the frequency range from kHz to GHz


應 用 Application

● 開關電源、UPS電源Switching power supply, UPS power supply

● 交換機、通信基站Switch, communication base station

● 醫療設備Medical equipment 屏蔽室Shielding room


性能指標 Characteristcs

額定電壓Rated voltage/工作頻率Operating Frequency

130VAC 50/60HZ

300VAC 50/60HZ

蕞大直流額定電壓Max DC rated voltage

650VDC

1000VDC

電容器等級Capacitor rating

Y4

Y2

耐壓試驗Test Voltage

1700VDC/2S

3000VDC/2S

氣候類別Climate category

40/100/21


典型電氣原理圖 Typical electrical schematic


Fig.1 交流、直流饋通電容器Fig.2典型電氣原理圖



產品型號表 Filter Table

型號

model

額定電壓

Rated voltage

額定電流A

Rated curren

電容量nF

Capacitance

電感量nH

Inductance

電路圖

Circuit diagram

YX-114-10-M3

130VAC

10

10

/

Fig.1

YX-114-16-M4

130VAC

16

470

/

Fig.1

YX-114-32-M4

130VAC

32

470

/

Fig.1

YX-114-63-M6

130VAC

63

100

/

Fig.1

YX-114-100-M8

130VAC

100

1000

/

Fig.1

YX-112-10-M3

300VAC

10

4.7

/

Fig.1

YX-112-16-M4

300VAC

16

100

/

Fig.1

YX-112-32-M4

300VAC

32

33

/

Fig.1

YX-112-63-M6

300VAC

63

10

/

Fig.1

YX-112-100-M8

300VAC

100

100

/

Fig.1

YX-124-10-M3

130VAC

10

100

70

Fig.2

YX-124-16-M4

130VAC

16

100

70

Fig.2

YX-124-32-M4

130VAC

32

100

70

Fig.2

YX-124-63-M6

130VAC

63

470

186

Fig.2

YX-124-100-M8

130VAC

100

1000

186

Fig.2

YX-122-10-M3

300VAC

10

47

70

Fig.2

YX-122-16-M4

300VAC

16

100

70

Fig.2

YX-122-32-M4

300VAC

32

100

70

Fig.2

YX-122-63-M6

300VAC

63

470

124

Fig.2

YX-122-100-M8

300VAC

100

1000

124

Fig.2


外形尺寸圖 Outline Drawing : mm


外形尺寸圖外形尺寸圖


型號model

A

B

C

D

E

L

M

N

S

T

YX-114-10-M3

57

10

15

13

16

19

/

?10.3

M3

M10X1

YX-114-16-M4

82

16

32

27

18

33

18.3

?20.3

M4

M20X1

YX-114-32-M4

82

16

32

27

18

33

18.3

?20.3

M4

M20X1

YX-114-63-M6

96

14

25

22

26

30

14.3

?16.3

M6

M16X1

YX-114-100-M8

133

19

38

27

32

50

22.3

?24.3

M8

M24X1

YX-112-10-M3

57

10

17

13

16

20

/

?10.3

M3

M10X1

YX-112-16-M4

77

14

27

22

18

31

14.3

?16.3

M4

M16X1

YX-112-32-M4

75

12

22

17

18

31

10.3

?12.3

M4

M12X1

YX-112-63-M6

96

14

25

22

26

30

14.3

?16.3

M6

M16X1

YX-112-100-M8

113

16

32

27

32

33

18.3

?20.3

M8

M20X1

YX-124-10-M3

107

12

20

17

16

66

10.3

?12.3

M3

M12X1

YX-124-16-M4

106

12

20

17

18

61

10.3

?12.3

M4

M12X1

YX-124-32-M4

106

12

20

17

18

61

10.3

?12.3

M4

M12X1

YX-124-63-M6

173

16

32

27

26

105

18.3

?20.3

M6

M20X1

YX-124-100-M8

200

16

32

27

32

120

18.3

?20.3

M8

M20X1

YX-122-10-M3

140

12

20

17

16

99

10.3

?12.3

M3

M12X1

YX-122-16-M4

148

14

25

22

18

101

14.3

?16.3

M4

M16X1

YX-122-32-M4

148

14

25

22

18

101

14.3

?16.3

M4

M16X1

YX-122-63-M6

189

19

54

41

26

118

24.3

?27.3

M6

M27X1.5

YX-122-100-M8

227

19

54

41

32

144

24.3

?27.3

M8

M27X1.5

典型插入損耗 Typical insertion Loss （50Ω測試系統，IEC/CISPR NO.17出版物）


典型插入損耗


YX-114-10-M3

典型插入損耗


YX-124-10-M3
